Hvorfor er svingringen kritisk for den roterende bevegelsen til tunge maskiner og vindturbiner?

I verden av tungt maskineri er det en komponent som muliggjør rotasjon under enorme belastninger – svingringen. Også kjent som et dreieskivelager, håndterer dette storskalalageret aksiale krefter, radielle krefter og veltemomenter samtidig, noe som gjør det uunnværlig for utstyr som gravemaskiner, kraner, vindturbiner og arbeidsplattformer. Vi undersøkerSvingringfraHuaxi, som utforsker designprinsippene, materialkravene og den kritiske rollen den spiller i bransjer som spenner fra konstruksjon til fornybar energi. Vi ser også på produksjonsevnene, kvalitetssystemene og sertifiseringene som utgjørHuaxien pålitelig leverandør innen dette krevende feltet.

"Joint" som holder tungindustrien i bevegelse

Se for deg en massiv vindturbin som snur bladene for å vende mot vinden. Eller en høykran som roterer bommen for å løfte tunge laster. Eller en gravemaskin som svinger armen for å grave seg ned i jorden. I hver av disse maskinene er det en enkelt komponent som gjør rotasjon mulig – svingringen. Dette store lageret, ofte kalt "maskinleddet", kobler den roterende øvre strukturen til den stasjonære nedre strukturen, og overfører enorme krefter samtidig som den tillater jevn, kontrollert bevegelse.

En svingkrans er ikke et vanlig lager. Den er vanligvis stor i diameter - fra 0,4 til 10 meter - og må tåle kombinerte belastninger som vil ødelegge standard lagre. Disse lastene inkluderer aksiale krefter (vertikal vekt), radielle krefter (horisontale trykk og drag) og veltemomenter (vippekrefter). Utformingen av svingringen, med sine rullende elementer, løpebaner og ofte integrerte girtenner, gjør at den kan støtte disse belastningene samtidig som den opprettholder presis rotasjonskontroll.

Jiangyin Huaxi Flange Co., Ltd., et datterselskap av Jiangsu Huaxi Group, har produsert ring-type smiing og ferdige flenser siden 1984. Selskapet produserer 35 000 tonn ring-type smiing og 25 000 tonn ferdige flenser og rørdeler årlig, med over 10 000 spesifikasjoner. DeresSvingringproduktene er laget av rustfritt stål, karbonstål, legert stål og dupleksstål, og eksporteres til 28 land. Denne artikkelen utforsker funksjonene, produksjonsprosessene og applikasjonene som gjør Huaxi til en betydelig aktør i svingkransmarkedet.

Tekniske spesifikasjoner

Nedenfor er en oppsummering av de viktigste egenskapene og egenskapene tilSvingringprodukter fraHuaxi.

Hva gjør en svingkrans forskjellig fra vanlige lagre?

For å forstå verdien av en svingkrans, hjelper det å se på de unike kravene den må møte.

Kombinert lastekapasitet

En svingkrans er designet for å håndtere en kombinasjon av krefter som raskt vil ødelegge et standardlager. I en kran skaper vekten av lasten og bommen et massivt veltemoment. I en vindturbin genererer vekten av nacellen og bladene aksiallaster, mens vindkrefter skaper radielle og vippelaster. Svingringens robuste design – med løpebaner med stor diameter og flere rader med rullende elementer – fordeler disse kreftene effektivt.

Stor diameter, kompakt høyde

Svingringer er preget av deres store diameter i forhold til høyden. Denne "platelignende" formen gjør at de kan monteres direkte mellom de øvre og nedre strukturene på en maskin, noe som sparer plass samtidig som den gir den nødvendige lastekapasiteten. Diameteren kan variere fra 200 mm til 10 000 mm eller mer, avhengig av bruken.

Integrerte girtenner

Mange svingkranser inkluderer tannhjulstenner på den indre eller ytre ringen, noe som muliggjør direkte integrering med et drivdrev. Dette eliminerer behovet for et separat gir, forenkler maskindesignet og reduserer vekten. Alternativer inkluderer internt utstyr, eksternt utstyr eller tannløse konfigurasjoner.

Monteringsfleksibilitet

Svingringer er vanligvis montert ved hjelp av boltehull på de indre og ytre ringene. Dette muliggjør enkel integrering i maskinstrukturen. Flensdesign med boltehull er vanlige, noe som gir sikker feste.

Produksjonsprosess: Fra råmateriale til ferdig ring

Produksjonen av en svingkrans av høy kvalitet krever avansert smiing, maskinering og varmebehandling.Huaxihar satset mye på disse områdene.

Ring-type smiing

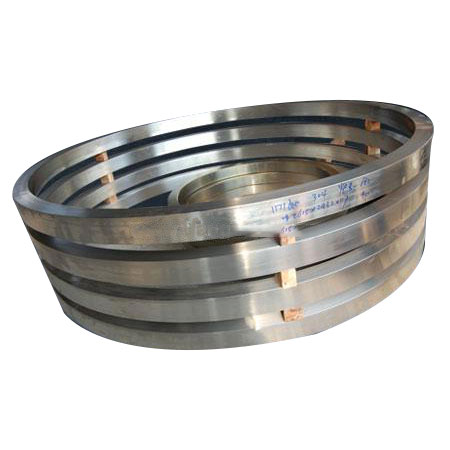

Prosessen begynner med en stålbarre eller barre, som varmes opp og deretter smidd til en ringform.Huaxibruker 3600 tonns oljehydraulikkpresser, 5m ringmøller og elektrohydrauliske hammere for å forme materialet. Denne smiingsprosessen justerer kornstrukturen til stålet, og forbedrer dets styrke, seighet og motstand mot tretthet.

Presisjonsbearbeiding

Etter smiing gjennomgår ringen en presisjonsbearbeiding.Huaxier utstyrt med 2-5m vertikale dreiebenker, 5m NC-boremaskiner og annet avansert utstyr. Disse maskinene produserer de nøyaktige dimensjonene, boltehullene og girtennene som kreves for den ferdige svingkransen. Bruken av CNC-teknologi sikrer konsistens og nøyaktighet.

Varmebehandling

Varmebehandling er avgjørende for å oppnå de mekaniske egenskapene som trengs for svingringer. Prosessen involverer typisk normalisering, gløding, bråkjøling og temperering. For krevende bruksområder som vindturbiner, brukes materialer som 42CrMo4V, som krever spesifikke varmebehandlingsparametere for å oppnå nødvendig styrke og seighet.

Kvalitetskontroll og inspeksjon

Huaxihar et perfekt kvalitetsgarantisystem og et komplett sett med moderne fysisk-kjemisk inspeksjonsutstyr. Kvalitetsavdelingen rapporterer direkte til daglig leder og kontrollerer strengt hvert trinn i produksjonsprosessen. Dette sikrer at ikke-konforme materialer aldri kommer inn på lageret, går til neste prosess eller forlater fabrikken.

Applikasjoner på tvers av nøkkelbransjer

DeSvingringfraHuaxibrukes i en rekke bransjer der tunge laster må rotere pålitelig.

• Vindkraft– Svingringer er kritiske komponenter i vindturbiner, brukt i girsystemet (for å snu nacellen inn i vinden) og stigningssystemet (for å justere bladvinkelen). Ringene skal tåle ekstreme værforhold og gi pålitelig drift i flere tiår.

• Bygging og utgraving– Gravemaskiner, kraner og arbeidsplattformer er avhengige av svingringer for sin rotasjonsbevegelse. Disse maskinene opererer i krevende miljøer med stor belastning og hyppige, ofte oscillerende, bevegelser.

• Materialhåndtering– Havnekraner, skipslossere og stablerrenner bruker svingringer for å rotere bommene og håndteringsutstyret. Ringene må håndtere høy belastning og hyppige driftssykluser.

• Gruveutstyr– Storskala gruvemaskineri, slik som dragliner og gravemaskiner med skuffer, bruker svingringer for å støtte og rotere de massive strukturene deres.

• Marine og offshore– Svingringer brukes i skipskraner, offshoreplattformkraner og andre marine applikasjoner der korrosjonsmotstand og pålitelighet er avgjørende.

• Industrimaskineri– Mange typer industrielt utstyr, fra robotikk til platespillere, bruker svingringer for presis rotasjonskontroll.

Ofte stilte spørsmål

Spørsmål: Hva er en svingkrans, og hva gjør den?

A: En svingkrans, også kjent som et dreieskivelager, er et stort lager som samtidig kan støtte aksiale krefter, radielle krefter og veltemomenter. Den lar en struktur rotere mens den støtter tunge belastninger. Bruksområder inkluderer kraner, gravemaskiner, vindturbiner og arbeidsplattformer.

Spørsmål: Hvilke materialer brukes i svingkranser?

A: Vanlige materialer inkluderer 50Mn, 42CrMo og C45. For krevende bruksområder som vindturbiner, brukes materialer av høyere kvalitet som 42CrMo4V.Huaxitilbyr svingringer i karbonstål, rustfritt stål, legert stål og dupleksstål.

Spørsmål: Kan svingringen tilpasses?

A: Ja.Huaxikan produsere svingringer i henhold til kundetegninger eller prøver. Alternativene inkluderer forskjellige diametre, girkonfigurasjoner (intern, ekstern eller tannløs) og monteringshullmønstre.

Spørsmål: Hvilke sertifiseringer har Huaxi for produksjon av svingkrans?

EN:Huaxiinnehar ISO9001, tysk TUV Rheinland ISO9001 & PED, China Classification Society-autorisasjon, AQSIQ Class-A eksportbedriftsvurdering og BV-fabrikkgodkjenning. Disse sertifiseringene viser samsvar med internasjonale kvalitets- og sikkerhetsstandarder.

Spørsmål: Hvilke bransjer bruker svingringer?

Sv: Svingringer brukes i vindkraft, konstruksjon og utgraving, materialhåndtering, gruvedrift, marine og offshore og generelt industrimaskineri.

Spørsmål: Hva er det typiske diameterområdet til en svingkrans?

A: Diameteren til en svingkrans varierer vanligvis fra 0,4 til 10 meter, med noen applikasjoner som krever enda større størrelser.

Konklusjon

DeSvingringfraHuaxi er en kritisk komponent i maskineriet som driver moderne industri. Dens evne til å håndtere kombinerte belastninger samtidig som den muliggjør jevn, kontrollert rotasjon gjør den avgjørende for bruksområder som spenner fra vindturbiner til anleggsutstyr. Produksjonsprosessen – fra ringformet smiing til presisjonsmaskinering og varmebehandling – krever avanserte evner og streng kvalitetskontroll, områder derHuaxihar investert betydelig.

Med over 35 000 tonn årlig ring-type smiproduksjon, en omfattende utstyrsbase og en rekke internasjonale sertifiseringer,Huaxihar posisjonert seg som en dyktig partner for kunder i 28 land. Selskapets evne til å produsere både standard- og spesialprodukter, kombinert med forpliktelsen til kvalitet, gjør det til en pålitelig kilde for svingkranser og relaterte komponenter.

Hvis du leter etter en pålitelig leverandør av svingkranser for din industri-, vindkraft- eller konstruksjonsapplikasjon, eller hvis du har spørsmål om tilpassede spesifikasjoner og priser, oppfordrer vi deg til åcontactoss i dag.
